一、 運用范圍
本產品適用于工廠底層現場環境中的過程自動化控制及測量設備間的連接線， 用以構建一種開放、 分散的數字化現場總線式通信系統。 適合在室內、 室外、 潮濕或干燥的環境中安裝在電纜橋（托）架， 管道內使用。
二、 型號及名稱
電纜型號 | 電纜名稱 |
TKFF-A | 絞合銅芯導體18AWG/7，物理發泡皮聚乙烯絕緣，全屏蔽，A型，FF現場總線電纜 |
TKFFAR-A | 絞合銅芯導體18AWG/7，物理發泡皮聚乙烯絕緣，全屏蔽，鋼絲鎧裝，A型，FF現場總線電纜 |
TKPC | 單根銅芯導體22AWG/1，物理發泡皮聚乙烯絕緣，全屏蔽型pro? bus總線電纜 |
三、 型號中各字母意義說明
字母代號 | 意義說明 | 備注 |
TK | 總線電纜系列代號 | |
FF | 基金會現場總線電纜 | 參照IEC61158-2標準 |
A | Type A的簡寫 | A型總線電纜具有優良的長距離（1900米）傳輸性能，在工業系統中它是常用的一種總線電纜。 |
AR | Armour的英文簡寫 | 總線電纜鎧裝層一般均采用鋼絲纏繞形式。如需鋼帶鎧裝形式應有明確的文字說明。 |
PC | Pro? bus cable的簡寫 | 參照EN50170-2標準。 |
ZR | 阻燃性能 | 如有此項要求應在型號前加注“ZR-”，如ZR- TKFF-A。 |
WDZ | 低煙無鹵阻燃、丁晴阻燃 | 如有此項要求應在型號前加注“WDZ-”，如WDZ- TKFF-A。 |

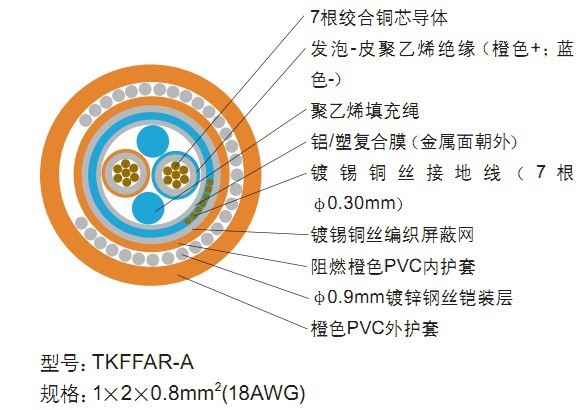

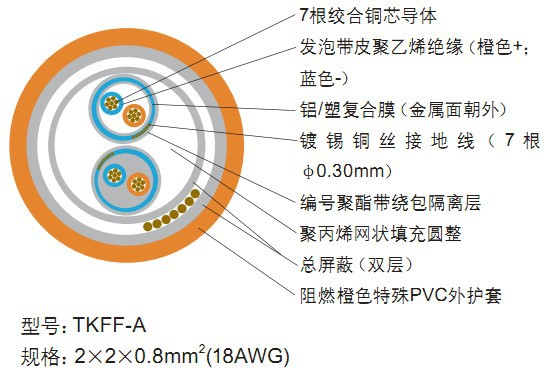

四、 電纜結構示意圖
五、 結構參數表
電纜規格 | TKFFAR-A | TKFF-A | |||||||
鋼絲直徑 | 護套厚度 | 近似外徑 | 允許拉力N | 重量kg/km | 護套厚度 | 近似外徑 | 允許拉力N | 重量kg/km | |
1×2×0.8 (18AWG) | 0.9 | 1.2 | 12 | 1250 | 280 | 1 | 7.9 | 90 | 88 |
2×2×0.8 (18AWG) | 0.9 | 1.5 | 17.8 | 2000 | 400 | 1.5 | 13 | 180 | 165 |
5×2×0.8 (18AWG) | 1.25 | 1.6 | 22 | 4000 | 770 | - | - | - | - |
10×2×0.8 (18AWG) | 1.25 | 1.7 | 27 | 6250 | 1130 | - | - | - | - |
注： 根據用戶需要， TKFFAR-A型、 TKFF-A型電纜的導體也可制成鍍錫銅線七根絞合的形式， 訂貨時用文字注明即可。
電纜規格 | TKPC | |||
外套厚度mm | 近似外徑mm | 允許拉力N | 重量kg/km | |
1×2×22AWG | 1 | 8 | 80 | 78 |
注： 根據用戶需要， TKPC型電纜的導體也可采用鍍錫銅線的形式， 訂貨時用文字注明即可
